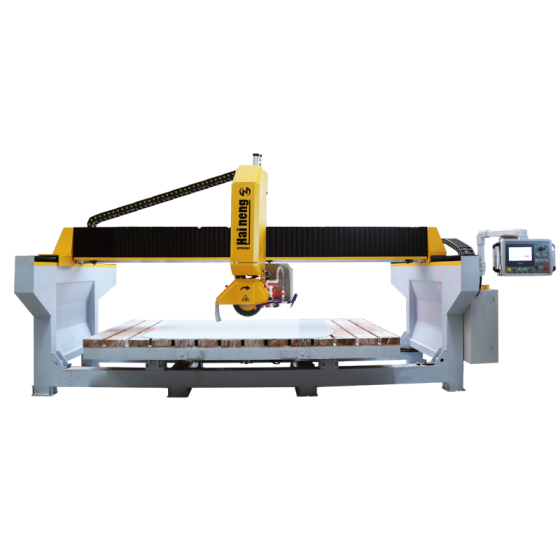

मल्टी फंक्शन सीएनसी 5 एक्सिस ब्रिज सॉ
यह वैक्यूम मैनिपुलेशन, बोर्ड पर कैमरा, टूल प्रीसेटिंग, स्लैब मोटाई जांच, टिल्टिंग हेड पर कोलेट के माध्यम से मिलिंग और कोरिंग, उन्नत बुद्धिमान और सिंक्रोनस सीएनसी नियंत्रण प्रणाली के साथ 5axis मोनोब्लॉक ब्रिज सॉ की एक नई पीढ़ी है।
- Haineng
- फ़ुज़ियान
- प्रति माह 10 पीसीएस
- जानकारी
उत्पाद परिचय
यह वैक्यूम मैनिपुलेशन, बोर्ड पर कैमरा, टूल प्रीसेटिंग, स्लैब मोटाई जांच, टिल्टिंग हेड पर कोलेट के माध्यम से मिलिंग और कोरिंग, उन्नत बुद्धिमान और सिंक्रोनस सीएनसी नियंत्रण प्रणाली के साथ 5axis मोनोब्लॉक ब्रिज सॉ की एक नई पीढ़ी है। इसका शक्तिशाली 11kw/15Hp मुख्य स्पिंडल 1000-6500rpm से समायोज्य गति के साथ टूलिंग कोलेट अटैचमेंट की विशेषता के साथ कोरिंग बिट्स और राउटर बिट्स का उपयोग करके कार्यों की एक विस्तृत श्रृंखला प्रदान करता है। उपयोग में आसान टच स्क्रीन इंटरफ़ेस डीएक्सएफ के माध्यम से आयातित सरल नौकरियों या कार्यक्रमों की त्वरित और आसान प्रोग्रामिंग की अनुमति देता है। किसी भी नए ब्रिज आरी पर सिर पर वैक्यूम हेरफेर जरूरी है, यह आपको प्रोग्राम शुरू करने और ऑपरेटर को दूर जाने के लिए मशीन को रोकने की आवश्यकता के बिना एक स्लैब को पूरी तरह से काटने और टेबल पर ले जाने की अनुमति देता है। वास्तविक समय में ऑन बोर्ड कैमरा आपको प्रोग्राम किए गए टुकड़ों को स्लैब के उस क्षेत्र पर सटीक रूप से रखने की अनुमति देता है जिसे काटने की आवश्यकता होती है। स्लैब मोटाई जांच स्वचालित रूप से स्लैब की मोटाई माप सकती है। टूल प्रीसेटिंग ब्लेड या मिलिंग कटर के व्यास को स्वचालित रूप से माप सकता है, इसका सिर 360° और चैम्बर 0-90° तक घूम सकता है। यह कट, ड्रिल, स्लॉट, खुदाई गोल, मिल, प्रोफाइल एज, स्लैश कटिंग और अन्य बहु-कार्यात्मक एकीकरण कर सकता है। यह क्वार्ट्ज पत्थर, रॉक स्लैब, कृत्रिम पत्थर, ग्रेनाइट, संगमरमर और अन्य बड़े, मध्यम और छोटे पत्थर की सजावट के लिए उपयुक्त है। परियोजनाएं.
विशेषता:
1. जमीनी आधार की आवश्यकता के बिना कॉम्पैक्ट आकार।
2. उन्नत सीएनसी नियंत्रण प्रणाली और सभी पैटर्न ऑपरेशन के साथ, मशीन को पेशेवर ऑपरेटरों के बिना संचालित किया जा सकता है।
3. शक्तिशाली कार्यों के साथ, मशीन एक छोटे कारखाने के लगभग सभी काम कर सकती है।
4. कम बिजली और अधिक कार्यकुशलता से लागत बहुत कम हो जाती है।
5. लंबी सेवा जीवन और कम लागत सुनिश्चित करने के लिए उच्च गुणवत्ता वाले सामान और इलेक्ट्रिक पार्ट्स का उपयोग किया जाता है।
तकनीकी मापदंड
|
प्रकार |
इकाई |
श्रीमती-500 |
|
मुख्य मोटर/वोल्टेज/आवृत्ति |
|
11kw/380v-3phase,50Hz |
|
कार्यक्षेत्र का आकार |
मिमी |
3800x2300 |
|
एक्स अक्ष का स्ट्रोक |
मिमी |
3500 |
|
Y अक्ष का स्ट्रोक |
मिमी |
2000 |
|
Z अक्ष का स्ट्रोक |
मिमी |
350 |
|
A अक्ष का आघात |
|
360 डिग्री ROTATION |
|
बी अक्ष का स्ट्रोक |
|
ऑटो 0-90डिग्री |
|
एक्स अक्ष की काटने की गति |
मिमी/मिनट |
1-15000 |
|
Y अक्ष की काटने की गति |
मिमी/मिनट |
1-12000 |
|
Z अक्ष की काटने की गति |
मिमी/मिनट |
1-2000 |
|
A अक्ष की घूर्णन गति |
आर/मिनट |
0-10 |
|
दीया. हीरे की ब्लेड का |
मिमी |
260-500 |
|
अधिकतम काटने की मोटाई |
मिमी |
110 |
|
कैमरा कैप्चर लेआउट |
|
हाँ |
|
कार्यक्षेत्र को झुकाना |
|
80 डिग्री झुकाव |
|
मुख्य शाफ्ट का स्पिंडल |
/आरपीएम |
1000-6000 |
|
ब्लेड का बोर आकार |
मिमी |
50 |
|
प्रोग्रामिंग विधि |
|
सीएडी और मैनुअल |
|
वैक्यूम हेरफेर दबाव |
|
-85kpa |
|
ऑटो मापने का उपकरण |
|
हाँ |
|
स्वचालित रूप से मोटाई मापना |
|
हाँ |
|
कुल मिलाकर आकार (एलएक्सडब्ल्यूएक्सएच) |
मिमी |
6350x4950x3450 |
|
वज़न |
किलोग्राम |
6700 |
